Адаптер для замены dvd на hdd

Переходник для установки 2,5′ жесткого диска (HDD) в отсек DVD ноутбука

Цена: $5,12

Перейти в магазин

P.S.: Данный вариант замены DVD привода на HDD имеет право на жизнь, вариант не плохой. Сам заказывал данный переходник для 1 Тб HDD, но подвернулся отличный вариант взять внешний бокс Transend (за так). Поэтому, отложил его…
P.P.S: Расчлененка (связано с переключателем).

11 июня 2016, 21:12
автор: lucker
просмотры: 24812

Alber
11 июня 2016, 21:36

lucker
11 июня 2016, 21:55

AnageN
11 июня 2016, 22:48

Admiral_
11 июня 2016, 22:53

AnageN
11 июня 2016, 22:56

Admiral_
11 июня 2016, 22:57

lucker
12 июня 2016, 02:02

lucker
12 июня 2016, 02:03

Pelligrim_76
13 июня 2016, 01:09

Pelligrim_76
13 июня 2016, 02:21

AlxTr
11 июня 2016, 23:09

lucker
12 июня 2016, 01:45

motokot
13 июня 2016, 10:05

porno
11 июня 2016, 23:23

Flamaster
11 июня 2016, 23:30

porno
12 июня 2016, 00:09

tornadox
12 июня 2016, 01:11

Demz
12 июня 2016, 01:25

Snarik60
12 июня 2016, 05:05

Connar
12 июня 2016, 07:43

lucker
12 июня 2016, 10:59

SashkaPro
12 июня 2016, 09:17

Если что брал около-такой же подшевле: тыц и тыц.

Тоже работают оба на разных ноутах, не засыпают, скорость обычная. Тоже доволен.

reedcat
12 июня 2016, 09:52

wadamir
12 июня 2016, 10:11

Dimac5
12 июня 2016, 14:34

Djovani
12 июня 2016, 17:08

RedScorpio
12 июня 2016, 19:31

Djovani
13 июня 2016, 12:39

Смысл в том, что хоть тестов я не делал, но в сидюшном переходнике скорость была далеко не идэешная…
Я же написал, что в моем случае соединение не прямое интерфейс в интерфейс, а через конвертер. Возможно коррективы внесла схемотехника именно моей модели, т.к. ноуту больше 8ми лет. Samsung P29.

P.S. У меня есть новый бук, но этот дорог и я на нем работаю.

RedScorpio
14 июня 2016, 16:29

в моем случае соединение не прямое интерфейс в интерфейс, а через конвертер Если я пишу, что упрется «в скорость IDE», то, как минимум, я это понимаю, не так ли? 🙂

По теме:
Если тесты не делались, но скорость даже не IDE-шная, то тогда не знаю, что и сказать. Ради интереса можно посмотреть, на чем построен конвертер. Чаще всего встречаются на SPIF223A и на JMicron JM20330 (встречаются реже и, как утверждают некоторые, менее глючные). А бывают и на чем-то невнятном китайском. Возможно, Вам такая и попалась

Тогда встает вопрос: а на чем будет построен переходник mSATA->IDE, не нарветесь ли на те же «грабли»? Нужно будет подходить очень ответственно к выбору… 🙂

Читайте так же:

Скорость dvd привода

PS. Возможно, Ваш диск «заводится» через этот caddy на «заниженных» режимах UDMA. Например, в обзоре 12.7mm Optical Bay 2nd SATA HDD Hard Drive Caddy Module Tray Adapter PATA IDE даск работал только в режиме UDMA 0. С чем это связано, как я понял, установить не удалось.
PPS. А в одном из обзоров (сейчас что-то не удалось его найти, возможно, просто забыл и обзор был не на муське) утверждалось, что переходник работал по-разному на ноутбуках с разными чипсетами (так что есть вероятность, что «виновата» не схемотехника ноутбука, а южного моста)

Карман для ноутбука под 2.5″ SSD/Sata винт (вместо привода) 12.7 мм

Приветствую! Давным давно у меня возникло желание сделать небольшой апгрейд своего старого ноутбука и вдохнуть в него новую жизнь. На данный момент лучшее, что можно сделать для моего старья — это добавить ОЗУ и заменить древний HDD на новый SSD. Так как ОЗУ у меня уже максимально возможные четыре гигабайта, замене подлежал жесткий диск. Современные SSD диски стоят дорого, а места много не бывает. Было решено старый диск установить на месте DVD привода. Установка, тесты, выводы — прошу под кат.

Купленный SSD диск Samsung 750 EVO на 250 Гбайт логично был установлен на место штатного HDD диска. Родной диск у меня был на 320 Гбайт, что не намного больше. Вариантов использования старого жесткого диска масса. Продать и отбить часть денег за покупку SSD, купить коробку с USB интерфейсом и использовать его как переносной диск или просто какой-то переходник или установить его на месте DVD привода, которым я уже давно не пользуюсь. Победив «жабу», было решено не продавать диск. Так как переносной HDD у меня уже имеется, то выбор пал на, так называемое, устройство Caddy или Optibay.

Технические характеристики

Стандарт толщины устройства: 12.7 мм
Интерфейс: SATA
Размер и интерфейс диска: SATA(2.5″)
Габариты: 12.6*12.7*1.27cm

Комплектация

Caddy — 1шт.
Отвертка — 1 шт.
Болтики — 8 шт.
Уплотнитель — 1 шт.

Само устройство крайне простое. По форме полностью повторяет стандартный DVD привод. Единственное, что нужно учитывать, так это толщину привода. DVD устройства для ноутбуков бывают двух размеров 9,5 мм и 12,7 мм. Так что настоятельно рекомендую перед приобретением «кармашка» достать свой DVD и измерить его толщину. Но если вам ну совсем не хочется лишний раз разбирать ноут, то можно воспользоваться поискомв сети и таким образом определить его размеры. Также не забудьте проверить, какой интерфейс использует ваш DVD.

Отвертка очень дешевая и не особо удобная, но если под рукой нет инструмента и хочется установить диск прямо сейчас, то со своей задачей она справится.

Читайте так же:

Как правильно записать dvd диск

Болтики очень даже пригодились. Они помогают зафиксировать диск на своем месте, но не в традиционном стиле. Установку я опишу чуть позже. Резиновый, перфорированный брусок, скорей всего, служит для более надежной фиксации диска в кармашке и для уменьшения вибрации.

Разборка

Установка в ноутбук

Первым делом необходимо достать штатный привод вашего ноутбука. У каждого ноутбука это делается по-своему, но принцип один и тот же. В моем случае требовалось открутить крышку отсека, под котором находился болтик крепления привода. Открутил его и нажал на небольшую педальку, DVD немного выдвинулся из своего седла. Теперь его можно свободно доставать. После того, как мы сравнили габариты и проверили, что переходник свободно заходит на место DVD привода, можно устанавливать диск в Caddy. Для надежной фиксации диска в него требуется вкрутить четыре болтика до упора, положить диск в «карман» и задвинуть в SATA интерфейс. Болтики будут упираться в специальные выступы на корпусе переходника. Таким образом, диск жестко зафиксируется, но для большей надежности требуется установить резиновый уплотнитель с заднего торца диска.

В таком виде уже можно подключать переходник к ноутбуку и включать его. Но он не будет зафиксирован, что не безопасно. Крепится переходник к корпусу ноутбука при помощи специального крепления, которое нужно скрутить с вашего штатного DVD привода и зафиксировать его на новом переходнике. Такие крепления имеют разную форму, но при этом имеют стандартное расположение отверстий для крепежа на корпусе привода и нашем Caddy. Заключительный штрих — необходимо навести красоту. С привода дисков снимаю декоративную накладку с кнопкой, которая держится на нескольких защелках, и устанавливаю ее на Caddy. Тут также все стандартно. Все отверстия под защелки на месте. Осталось только установить переходник на его законное место, зафиксировать болтиком к корпусу ноутбука и закрыть отсек. Можно включать и радоваться :).

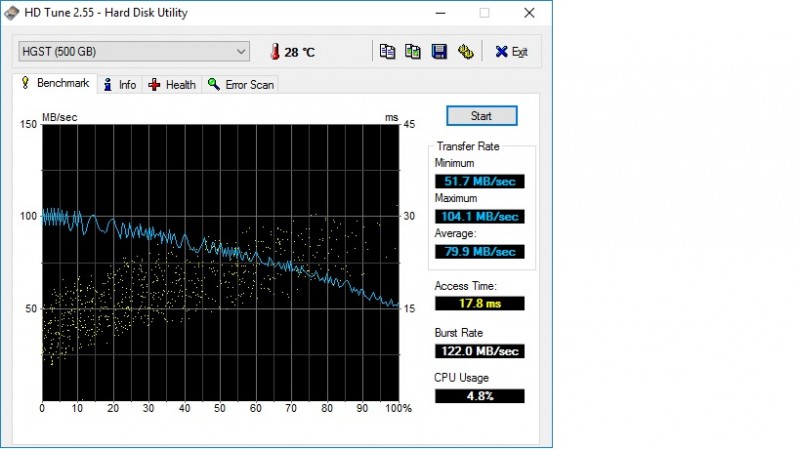

Тестирование

Выводы

Есть великое множество подобных переходников по очень разным ценам. Точно сказать, какая между ними разница, я не могу. В моем случае, это один из самых дешевых его представителей. Скорость передачи данных на SSD диске не отличается от скорости работы в штатном месте. Возможно, в работе с интерфейсом SATA 3 будет какая-то разница, но проверить этого я не могу. К качеству сборки претензий не имею. Все подошло, как родное. Надеюсь долго будет служить и радовать меня.

Надеюсь, я помог вам определиться в целесообразности покупки товара и, в частности, этого переходника. Если что-то упустил, постараюсь ответить на все заданные вопросы в комментариях.

Небольшой видео обзор для большей наглядности

Читайте так же:

Система не видит dvd привод

На этом все. Всем спасибо за внимание к моему обзору! Приятных покупок и удачи!

Приобрести PLN адаптеры можно в магазине

Адаптеры для HDD ноутбука вместо DVD ROM в Москве

Шасси Espada SS90, для установки 2.5″ в SATA отсек.

Brand Адаптер оптибей (optibay) HDD 2.5» SATA в отсек.

Адаптер оптибей 9,5 mm (optibay, hdd caddy) SATA/miniSA.

Orient (UHD-2SC9)Шасси для 2.5″ SATA HDD 7 мм для.

Адаптер-переходник USB 2.0 — SATA 6+7 pin для CD-ROM

Адаптер-переходник жесткого HDD 2.5 в отсек привода ноу.

Espada (IS12) Шасси для 2.5″ SATA HDD 9.5мм для ус.

Caddy, салазки для 2nd (second), второй HDD, 12.7 мм, R.

Аксессуар Espada «SS12» для установки 2.5&quo.

Салазки Orico L127SS для замены привода в ноутбуке 12.7.

Переходник Optibay для ноутбуков универсальный, 9/9,5 м.

Переходник для SSD Hama H-39830 2.5″ SSD в отсек 3.

Адаптер оптибей Espada SS12 (optibay, hdd caddy) SATA/m.

Внутренний переходник Optibay 12.7 SATA для установки ж.

Шасси Espada SS95U, для установки 2.5″ в SATA отсе.

Espada (E SS90)Шасси для 2.5″ SATA HDD 9.5/7мм для.

Адаптер оптибей Espada SS95 (optibay, hdd caddy) SATA/m.

Переходник для дополнительного HDD (optibay) кредл в от.

Адаптер HDD в отсек оптического привода ноутбука Orico.

Шасси Espada SS12, для установки 2.5″ в SATA отсек.

переходник AgeStar ISMR2S

Переходник Optibay для подключения HDD 2.5″ SATA в.

Переходник OptiBay HDD-Drive Caddy SATA-PATA

Адаптер оптибей Espada IS12 (optibay, hdd caddy) mIDE/S.

Шасси Orient UHD-2SC9 для 2.5” SATA HDD для установки в.

Переходник OptiBay HDD-Drive Caddy SATA-SATA (9.5mm)

Mobile rack (салазки) для HDD AGESTAR ISMR2S, серебрист.

Адаптер оптибей Espada SS12 (optibay, hdd caddy) SATA/m.

Mobile rack (салазки) для HDD AGESTAR SSMR2S, серебрист.

переходник Orient UHD-501 USB 3.0 to SATA II IDE HDD 2.

Адаптер HDD в отсек оптического привода ноутбука Orico.

Адаптер для установки 2.5″ HDD в отсек для 3.5&quo.

Адаптер оптибей (optibay) 12.5мм для установки HDD 2,5&.

Age Star Переходник Optibay AgeStar SSMR2S 2.5″ SA.

Шасси Espada SS95, для установки 2.5″ в SATA отсек.

Адаптер оптибей Espada SS95 (optibay, hdd caddy) SATA/m.

Внешний корпус для HDD/SSD AGESTAR 3UBCP1-6G, белый

Шасси Orient UHD-2SC9, SATA/2.5″ SATA HDD для уста.

Переходник для дополнительного HDD (optibay) в отсек CD.

Салазки OPTIBAY для 2.5″ HDD/SSD в отсек привода н.

Переходник OptiBay HDD-Drive Caddy SATA-SATA (Slim)

Адаптер оптибей Espada 12M2 (optibay, hdd caddy) NGFF (.

Аксессуар Espada «SS95U» для установки 2.5&qu.

ORIENT UHD-2SC12 Шасси для 2.5” SATA HDD для установки.

Brand Адаптер оптибей (optibay) HDD 2.5» SATA в отсек.

Читайте так же:

Как ускорить передачу файлов на флешку

Переходник OptiBay HDD-Drive Caddy SATA-SATA

Замена DVD привода на дополнительный HDD или твердотельный накопитель SSD

Кстати, для оптического дисковода можно купить USB-кейс за 500 рублей и Ваш DVD-ROM превратится в переносной дисковод USB.

Замена DVD привода на дополнительный HDD или твердотельный накопитель SSD

Примечание : В первую очередь снимите с ноутбука аккумуляторную батарею, если снять её невозможно, то обязательно отключите её от материнской платы, при разборке ноутбука делать это нужно всегда. Этим Вы застрахуете себя и свой ноутбук от возможных неприятностей. При работе не касайтесь руками и отвёрткой компонентов расположенных на материнской плате ноутбука.

и осторожно тянем за силиконовый язычок, HDD извлекается из своего места.

в полиэтиленовой упаковке кроме самого адаптера находится маленькая отвёртка, пакетик с винтиками, пластмассовая панель-заглушка и распорка.

Во-первых, нужно демонтировать специальные крепления с дисковода и закрепить их на нашем переходнике.

Обратите внимание. Сверху расположен оптический дисковод, а снизу наш переходник. Данное крепление на дисководе нужно снять и прикрепить двумя этими же винтами к переходнику. С помощью данного крепления переходник будет крепиться к корпусу ноутбука.

Устанавливаем в переходник жёсткий диск ноутбука и осторожно вставляем его в разъём SATA.

Затем устанавливаем «распорку» в переходник.

Жёсткий диск в переходнике закрепляется не только с помощью распорки. Переворачиваем переходник и заворачиваем винт закрепляющий жёсткий диск в адаптере.

С другой стороны адаптера тоже находится винт, только он несколько «утоплен» в своём месте, завинчиваем его с помощью тонкой отвёртки.

Теперь снимаем ещё одно крепление с дисковода

и крепим к переходнику.

Устанавливаем переходник в ноутбук на место дисковода.

Прикрепляем к твердотельному накопителю салазки оставшиеся от жёсткого диска ноутбука

и устанавливаем SSD на место HDD и крепим его к корпусу ноутбука двумя винтами.

Закрываем отсек жёсткого диска крышкой и закрепляем её винтами. Также крепим переходник к корпусу ноутбука двумя винтами. Ставим на место аккумулятор.

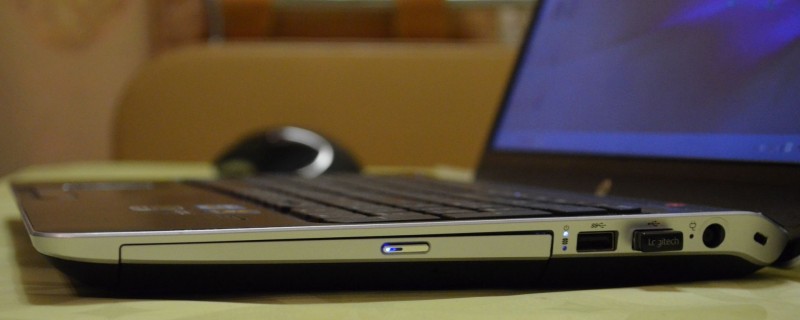

Вид нашего ноутбука сбоку.

Установка Windows 8.1 на SSD

Входим в БИОС и видим только один твердотельный накопитель SSD на 120 ГБ, обычный HDD ноутбука, подключенный через переходник, БИОС не видит. Такое иногда бывает на различных ноутбуках, но тем не менее, если установить на SSD операционную систему, то в ней пространство подключенного через адаптер HDD будет доступно.

Программа установки Windows 8.1 всё равно видит оба накопителя: Диск 0 ( SSD) и Диск 1 ( HDD) .

Устанавливаем на SSD операционную систему Windows 8.1.

Идём в Управление дисками и видим наш твердотельный накопитель SSD (объём 120 ГБ) с установленной Windows 8.1 и обычный HDD (объём 320 ГБ) с установленной Windows 7.

Читайте так же:

Флешка отключается при копировании файлов

Что будет, если оставить в ноутбуке один переходник без SSD?

Видите сами, в БИОС нет определившихся моделей жёстких дисков, но тем не менее загрузка операционной системы Windows 7 с HDD установленного в переходник происходит.

Допустим Вас всё устраивает в Вашем ноутбуке, тогда однозначно не стоит пускаться в такие эксперименты, другое дело, если Вы энтузиаст и хотите выжать максимум из своего ноутбука, тогда однозначно, наша статья для Вас!
